Как правильно подобрать диаметр термоусадки: точный расчёт до и после усадки

Как правильно подобрать диаметр термоусадки: точный расчёт до и после усадки

Подбор термоусадочной трубки (ТУТ) — это инженерная задача, а не «примерно подойдёт». Ошибка даже в 1–2 мм может привести к двум проблемам:

• трубка не наденется на соединение;
• после нагрева не обеспечит плотный обжим и герметичность.

Ниже — системный алгоритм расчёта с формулами и практическими примерами.

Типовые ошибки при выборе

Ошибка №1 — «впритык»

Если внутренний диаметр трубки до усадки равен диаметру кабеля или соединения, она:

• не налезет,
• застрянет на пайке,
• повредится при монтаже.

Ошибка №2 — слишком большой запас

Если диаметр сильно превышает необходимый:

• трубка после нагрева не создаст достаточного давления,
• появится люфт,
• снизится степень герметизации и механической фиксации.

Что означает коэффициент усадки

Маркировка 2:1, 3:1, 4:1 указывает, во сколько раз трубка может уменьшить внутренний диаметр при полной усадке.

• 2:1 — уменьшение в 2 раза
• 3:1 — в 3 раза
• 4:1 — в 4 раза

Пример: трубка 12 мм 2:1 после полной усадки даст ≈ 6 мм.

Важно: это максимальная степень усадки. Фактический диаметр зависит от диаметра объекта — трубка обжимает его и останавливается.

Золотое правило подбора (20/80)

Чтобы трубка корректно наделась и обеспечила плотный обжим, должны выполняться два условия.

До усадки: запас минимум +20%

D_до ≥ D_{объекта} × 1.2

Трубка должна свободно проходить через самое толстое место.

После усадки: минимум −20%

D_после ≤ D_{объекта} × 0.8

Это обеспечивает достаточное радиальное давление и плотный обжим.

Если выполняются оба условия — размер подобран правильно.

Пошаговый алгоритм выбора

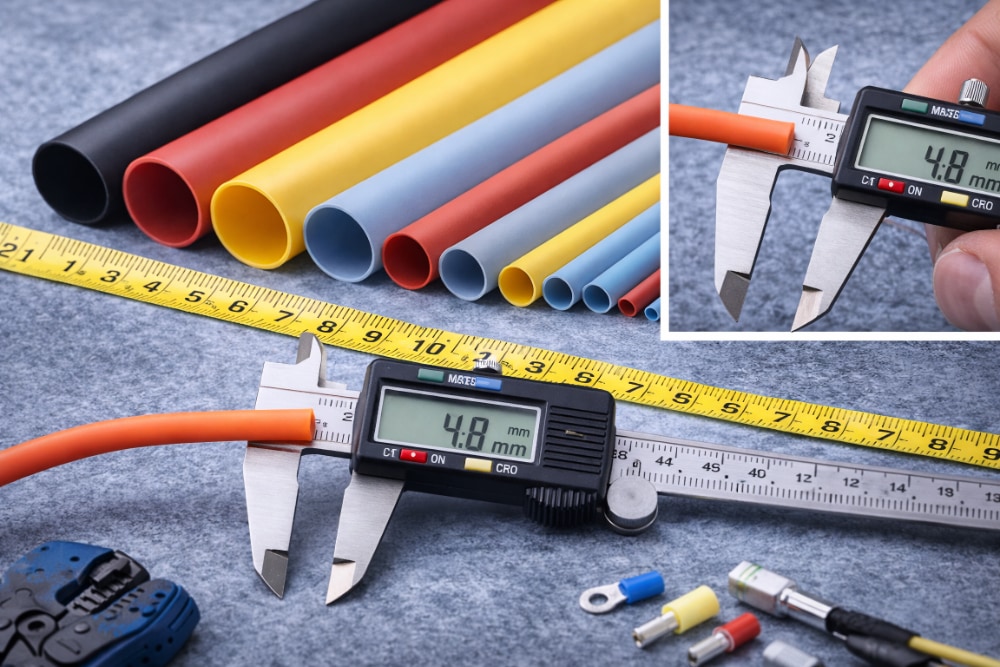

Шаг 1. Замер максимального диаметра

Измеряем:

• диаметр кабеля,
• место пайки,
• гильзы,
• клеммы,
• наплывы припоя,
• выступающие жилы.

Берём самое толстое место, а не диаметр чистого кабеля.

Шаг 2. Выбор коэффициента усадки

4:1 и выше применяют:

• при ремонте повреждённой изоляции,
• при значительных перепадах диаметра,
• для сложных соединений.

Шаг 3. Проверка расчётом

Проверяем:

• Наденется ли трубка?
• Обожмёт ли после усадки?

Если оба условия выполняются — выбор корректен.

Практический пример

Исходные данные:

Диаметр соединения = 10 мм.

Вариант 1: Трубка 12 мм 2:1

Проверка до усадки:

10 × 1.2 = 12 мм
Минимально допустимый диаметр = 12 мм
→ подходит.

После усадки:

12 / 2 = 6 мм

Проверка:
6 ≤ 10 × 0.8 (8 мм)
6 ≤ 8 → подходит.

Обжим будет плотный.

Вариант 2: Трубка 12 мм 3:1

После усадки:

12 / 3 = 4 мм

4 ≤ 8 мм → подходит с большим запасом.

Этот вариант предпочтителен при наличии наплывов пайки или клемм.

Важные дополнительные параметры

Продольная усадка

Термоусадка сокращается по длине на 5–15%.

Если нужно закрыть 100 мм соединения, берите 110–115 мм заготовки.

Толщина стенки после усадки

Чем выше коэффициент усадки, тем толще стенка после нагрева.

Пример:

• 12 мм 2:1 → условно ~1 мм
• 12 мм 3:1 → толще после усадки

Толстая стенка означает:

• лучшую механическую защиту
• лучшую герметизацию
• меньшую гибкость

Выбор зависит от задачи: защита или подвижность.

Таблица-шпаргалка подбора

(Размер указан до усадки)
